Nystrom's Calculator

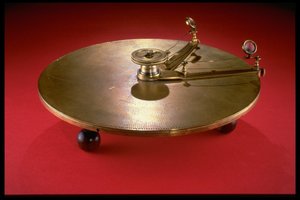

Nystrom's Calculator (National Museum of American History)
|
1 Gerätedaten
Modell............: Nystrom's CalculatorFirma.............:
Hersteller*.......: George Thorsted, New York, später Young& Sons
Ort, Land.........: USA
Maße (LxBxH)......: Durchmesser ca 25 cm 0,3cm dick (Grundkörper)
Maße (LxBxH)......: Durchmesser 26 cm x 3,5 cm hoch (mit Bedienelementen)
Gewicht...........: g
Stellen ..........: 3-4-stellige Genauigkeit (Punktrechnung), 2-3-stellige Genauigkeit (Strichrechnung)
Eingabe mit.......: Zeigern
Antrieb...........: manuell
Löschung..........: manuell
System............: Rechenscheibe mit Einstell- und Ablesehilfe. 2 Cursor über 6 Skalen
Farbe(n)..........: Messing, teilweise Neusilber (?)
Material..........: Messing mit Holzfüßen
Produziert........: von 1851 bis 1887 zum Preis von 15 bis 40 Dollar (wohl ca. 100 Stück, heute weniger als 10 bekannt)
2 Beschreibung
Beschreibung......: Rechenscheibe mit einer ca. 80 cm langen logarithmischen Skala über 2 Größenordnungen (1-100), einer linearen Skala (0-100) und zwei Gradskalen (sin/cos). Außerdem Skala "Points" (hiimelsrichtungen) zur Navigation. Merkscheibe zum Verfolgen der Größenordnung
Besonderheiten....: Ziffernteilung für die erste und zweite Stelle der log. Skala, Indexstriche mit Ablesehilfe an den arretierbaren Armen für die dritte und vierte Stelle
Varianten.........: sog. Patentmodell mit Ableselupen an den Zeigern. In der Anleitung des Verkaufsmodells ist der Rechner ohne Ableselupen dargestellt. Die erhaltenen Versionen besitzen eine Skala "Points" (Himmelsrichtungen) zur Navigation, die in Abbildungen nicht sichtbar ist, aber im Handbuch von 1854 bereits besprochen wird
Konstrukteur*.....: John W. Nystrom
Designer..........:
3 Weitere Bilder
Nystrom's Calculator Patentmodell (National Museum of American History)
Anleitung
Science Museum #108
Schure JOS 2007 #777
Konstruktion
4 Literatur
5 Patente
siehe blauer Kasten unten
6 Weblinks
-
Patentmodell im Museum of American History
- Science Museum
- Miller JOS 1995 mit Aussagen zur Produktionstechnik
- Beschreibung #777 Schure JOS 2007
- Handbuch des Autors mit Rechenbeispielen
- Druckvorlage zum Bau eines Modells .JPG
- Druckvorlage zum Bau eines Modells .PSD
Miller JOS 1995 mit Aussagen zur Produktionstechnik
Druckvorlage zum Bau eines Modells .JPG
7 Seriennummern
- Bekannte Seriennummern: Patentmodell o.N., 108 (Science Museum), 121 (University of Mississippi siehe JOS 1995), 751 (Sammlung Lyles JOS 1995), 758 (Website National Maritime Museum Greenwich), 777 (Schure JOS 2007)
- Nummernlagen: vermutlich zwei Hersteller, einmal ab 100, dann ab 750
