Odhner 7


Großbild

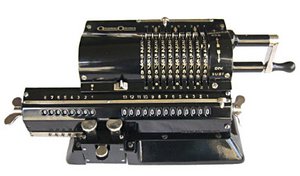

Odhner 7 mit Flügel-Löschung (ca. 1930; Bölter)



Inhaltsverzeichnis

1 Maschinendaten

Modell............: Odhner 7
Firma.............: AB Original-Odhner
Hersteller*.......: Odhner
Ort, Land.........: Göteborg, Schweden
Maße (LxBxH)......: 19,5 x 14 x 11,5 cm (Grundkörper)
Maße (LxBxH)......: ca. 35 x 15,5 x 12 cm (mit Bedienelementen)
Gewicht...........: 5,3 / 5,6 kg
Stellen (EWxUWxRW): 10 x 8 x 13
Eingabe mit.......: Einstellhebel
Antrieb...........: Handkurbel
Löschung..........: Löschkamm, Flügel oder Kurbel
System............: Sprossenrad
Farbe(n)..........: schwarz
Material..........: Metall
Produziert........: ab 1922/23 bis 1947

2 Beschreibung

Beschreibung......: Vierspezies-Rechenmaschine
Besonderheiten....: Ohne im UZW, ohne Rückübertragung
Varianten.........: Löschung: früh (bis ca. 1931) mit Flügel,
..................: später (ab ca. 1932) mit Kurbel.
..................: Erste Modelle vermutlich mit Holz-Basisplatte.
..................: teilw. baugleich mit der frühen Facit S
Kurbellagerung....: a) zu Anfang noch wie bei Arithmos
..................: b) 1922 ohne Verbindungsstege
..................: c) ab 1923 mit runden senkrechten Verbindungsstegen
..................: d) später wieder ohne Verbindungsstege, verdickte Basis
..................: Als Odhner 6 mit Schnell-Löschung (halbe Umdrehung),
..................: als Odhner 8 mit Zehnerübertrag im UZW.
Vorgänger.........: Odhner Arithmos (Sprossenrad) (größer und schwerer!)
Nachfolgemodell...: Odhner 107
Konstrukteur*.....: Odhner, Willgodt
Designer..........:
Preise............: SKR 485,- (1929); SKR 290,- (1939); SKR 240,- (1937)

3 Bilder

3.1 Früh: Flügellöschung

Großbild

Odhner 7 "Arithmos" (SN: 60.029; aus Brunsviga-Katalog)

Großbild

Zum Vergleich: Kurbel-Halterung bei Arithmos 1


Großbild

Odhner 7 Broschüre von 1922 mit Arithmos-Logo

Großbild

Odhner 7 Broschüre, Detail: Arithmos-Logo

Großbild

Odhner 7 mit Arithmos-Logo (Japan ca. 1922)

Großbild

Odhner 7 ohne Verbindungsstege, ohne "Arithmos" Logo (aus Odhner-Katalog 1923)


Großbild

Odhner 7 früh mit 2 runden senkrechten Verbindungsstegen (SN: 65194; J. Krannich)

Großbild

Frühe Odhner 7 (SN: 72288; Mery)

Großbild

Odhner 7 mit Kasten (1927)


Großbild

Odhner 7 mit Koffer (1927)

Großbild

Odhner 7 (aus "Handbuch 1927")

Großbild

Odhner 7 Werbung 1928


Odhner 7 Besprechung in "Original-Odhner-Zeitung" 1929:

Großbild

Seite 1

Großbild

Seite 2

Großbild

Seite 3


Großbild

Odhner 7 u.a. ("LeCoutre 1930" Anhang)


3.2 Später: Kurbellöschung

Großbild

Odhner 7 mit Kurbel-Löschung (SN: 7-193740; Diestelkamp)

Großbild

"Kurbelhalterung mit verdickter Basis" (SN: 7-193740)

Großbild

Odhner 7 Modell (Schildbach)

Großbild

Odhner 7 (spät, ohne Plus/Minus Pfeil rechts; SN: 500134; Leipälä)


Großbild

Odhner 7 Werbung 1931

Großbild

Prospekt Odhner 7 (ca. 1932)

Großbild

Odhner 7 (Werbung 1939)

Großbild

Odhner 7 Prospekt (ca. 1945)


4 Seriennummern

5 Literatur

6 Patente

7 Weblinks

8 Sonstiges



Seite eröffnet von: Detlev Bölter
Ergänzt mit Bildern von T. Leipälä: F. Diestelkamp 19:55, 7. Jan 2014 (CET)



Diese Seite darf an allen Stellen ergänzt werden, die noch leer sind. Außerdem dürfen Zeilen hinzu gefügt werden.
Falls Sie mit einem bestehenden Inhalt nicht einverstanden sind, machen Sie bitte einen Eintrag bei der Diskussion und schicken dem Ersteller der Seite eine Mail.
