Triumphator Typ I, II, IIa


Großbild

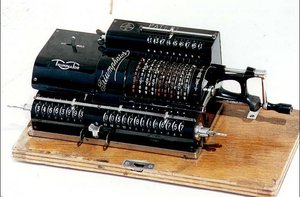

Typ I (B) (SN: 6678; Anthes)

Inhaltsverzeichnis

1 Maschinendaten

Modell............: Triumphator Typ I, II, IIa
Firma.............: TRIUMPHATOR-WERK, MÖLKAU bei LEIPZIG
Hersteller*.......: Triumphator
Ort, Land.........: Mölkau bei Leipzig, Deutschland
Eingabe mit.......: Einstellhebel, rotierend
Antrieb...........: Handkurbel
Löschung..........: (siehe unten)
System............: Sprossenrad
Farbe(n)..........: schwarz
Material..........: Stahl, Messing. Bedienelemente vernickelt
Produziert........: von 1907 bis 1920


2 Beschreibung allgemein

Beschreibung......: Maschinen der "Typ" Serie (Bezeichnung mit römischen Ziffern)
Besonderheiten....: Einstellkontrolle; große weiße Zahlen in allen Werken - also Zehnerübertrag auch im UW
Varianten.........: (siehe unten)
..................: In Russland wurden die Typen mit Löschbügel mit "B" gekennzeichnet
Konstrukteur*.....: Holzapfel, Otto und Söll
Designer..........:


Großbild

Vergleich: Typ I (links, SN: 6678) und Modell C (rechts, SN: 36352) (Anthes)

Großbild

Typ I ("Organisation" 1911)


3 Varianten

Typ I:

Maße (LxBxH)......: 16 x 30 x 15 cm (Grundkörper)
Maße (LxBxH)......: 18 x 42 x 15,5 cm (mit Bedienelementen, ohne Holzplatte)
..................: 42 x 19 x 15 (lt. Prospekt)
..................: 46-47,5 x 22-25 cm (Holzplatten)
Gewicht...........: 13,2 kg / 15,5 / 16,5 kg
Stellen (EWxUWxRW): 9 x 8 x 13
Antrieb...........: Handkurbel
Löschung.RW+UW....: einzeln, Flügel
Löschung.EW ......: anfangs keine Gesamtlöschung, später Löschbügel (Variante "B", ab SN: 5.868 nachgewiesen)
Beschreibung......:
Besonderheiten....: anfangs ohne Ziffern zwischen den Einstellschiebern!
Nachfolger........: Triumphator C (optisch ähnlich, viel kleiner und leichter!)
Seriennummern.....: 1.238, 1.465, 2.259, 2.275, 3.208, 4.089, 4.093, 4.100, 5.328,
..................: 5.868, 6.421, 6.477, 6.487, 6.678, 8.697,
..................: 19.267, 19.363, 19.807, ...

Großbild

Typ I (B) "Patent" (SN: 19.363; Waimer)

Großbild

Typ I (B) "Patent" (Waimer)

Großbild

Typ I (B) (SN: 6.421; Denker)

Großbild

Typ I (B) (SN: 6.421; Denker)


Großbild

Typ I (SN: 1.465; W.Irler)

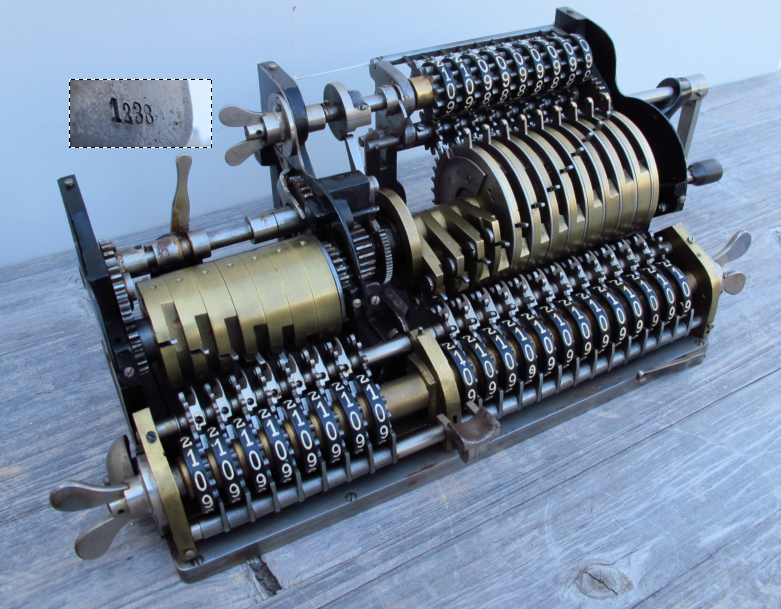

Typ 1 (SN: 1.238)

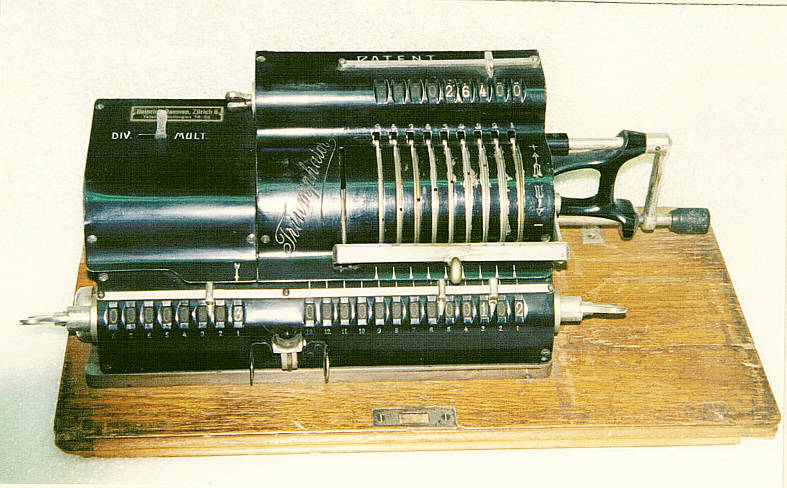

Typ I (SN: 5.868)
Typ I (SN: 6.477)

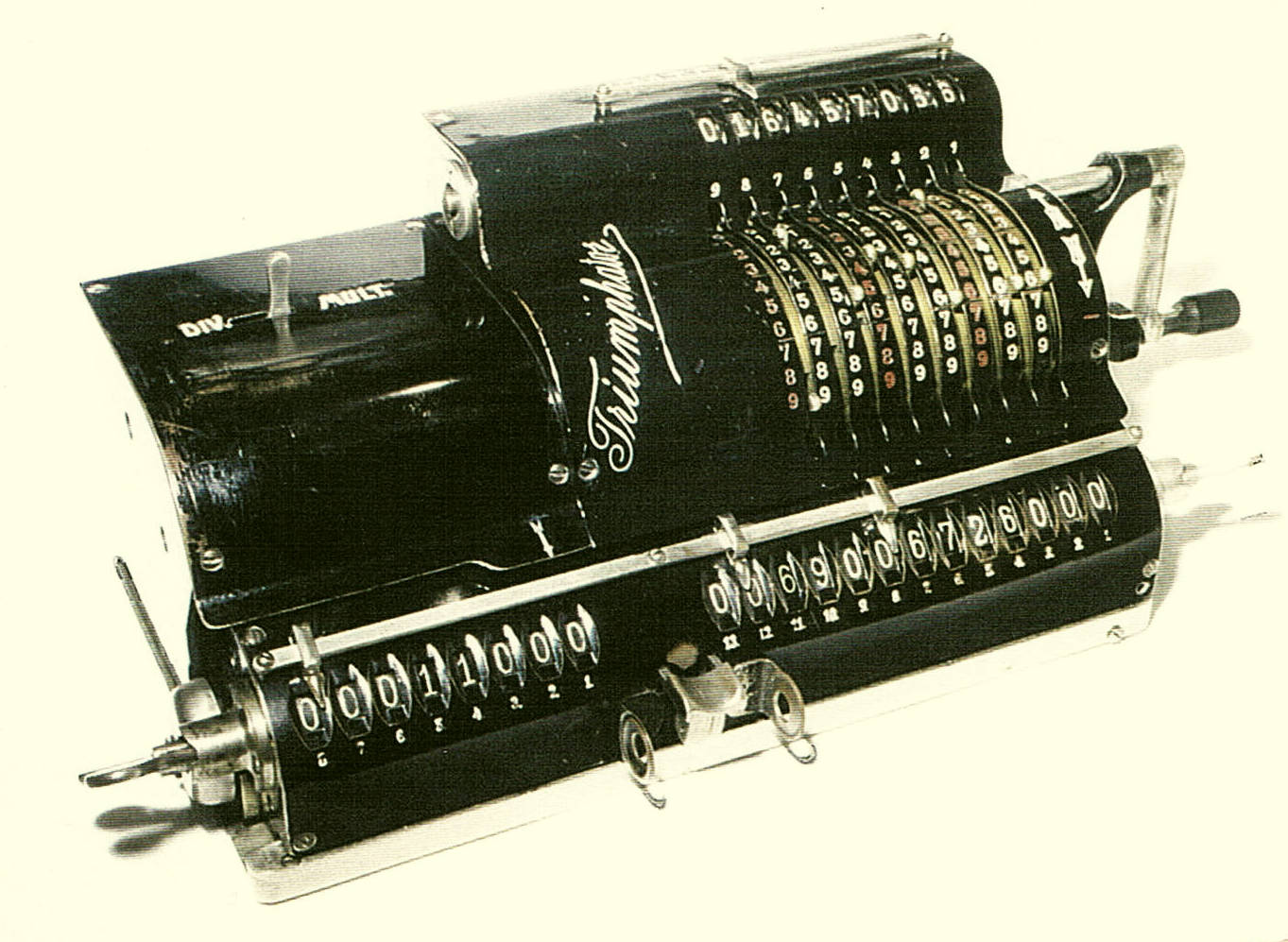

Typ I (SN: 6.487)

Großbild

Typ I (und I B) (Werbung Russland 1912)


Typ II:

Maße (LxBxH)......: x x cm (Grundkörper)
Maße (LxBxH)......: x x cm (mit Bedienelementen)
..................: 50 x 19 x 15 (lt. Prospekt)
Gewicht...........: 16 kg / 18 kg
Stellen (EWxUWxRW): 9 x 10 x 18
Antrieb...........: Handkurbel
Löschung..........: Schlitten: einzeln, Flügel
Löschung..........: EW: einzeln bzw. Löschbügel (Variante "B")
Beschreibung......:
Besonderheiten....: Zehnerübertrag nur bis zur 13. Stelle
Produziert........: von 1909 bis 1920
Nachfolger........: Triumphator P (kleiner und leichter)
Seriennummern.....: 7.992; ...

Großbild

Typ II (SN: 7.992; Reese)

Großbild

Typ II (und II B) (Werbung Russland 1912)


Typ IIa:

Maße (LxBxH)......: x x cm (Grundkörper)
Maße (LxBxH)......: x x cm (mit Bedienelementen)
..................: 51 x 19 x 17 (lt. Prospekt)
Gewicht...........: 19 kg
Stellen (EWxUWxRW): 9 x 10 x 18
Antrieb...........: Handkurbel
Löschung..........: Schlitten: einzeln, Flügel
Löschung..........: gesamt:
Beschreibung......:
Besonderheiten....: Zehnerübertrag über alle 18 Stellen
Seriennummern.....:

4 Bilder

4.1 Typewriter Topics 1910

Großbild

TT 1910 (a)

Großbild

TT 1910 (b)

Großbild

TT 1910 (c)


4.2 Prospekt von Triumphator um 1914

Großbild

Seite 1 (Bild: Anthes und Fischer)

Großbild

Seite 2 (Bild: Anthes und Fischer)



4.3 Weitere Bilder

Großbild

Anzeige von Benas ("SMZ" 1913)

Großbild

Triumphator "Daisy" ("Mon Bureau" 1913)

Großbild

Typ-Serie, Sprossenrad


5 Literatur



6 Patente



7 Weblinks

8 Seriennummern

9 Allgemeine Anmerkungen

Seite ergänzt von: F. Diestelkamp 18:15, 6. Jul 2018 (CEST)
