Nichtintegrierendes Planimeter


Deutsch: Nichtintegrierendes Planimeter

Großbild

Dreiecksplanimeter von Wagner (Foto: Stefan Drechsler)

Inhaltsverzeichnis

1 Definition

Als nichtintegrierendes Planimeter bezeichnen wir Flächenmessgeräte (Planimeter), die (ggf. mit Zugeständnissen an die Genauigkeit) die Fläche nicht durch Umfahren bestimmen.

2 Prinzipien nichtintegrierender Planimeter

  1. Nicht integrierende Planimeter
    1. Rasterplanimeter == Netzplanimeter, die ein quadratisches Raster über die zu berechnende Fläche legen. Die Größe der Fläche wird näherungsweise über die Anzahl der sie bedeckenden Quadrate bestimmt.
      1. Hulsius Planimeter
      2. Hogrewe Planimeter
      3. Aristo Planimeter Raster

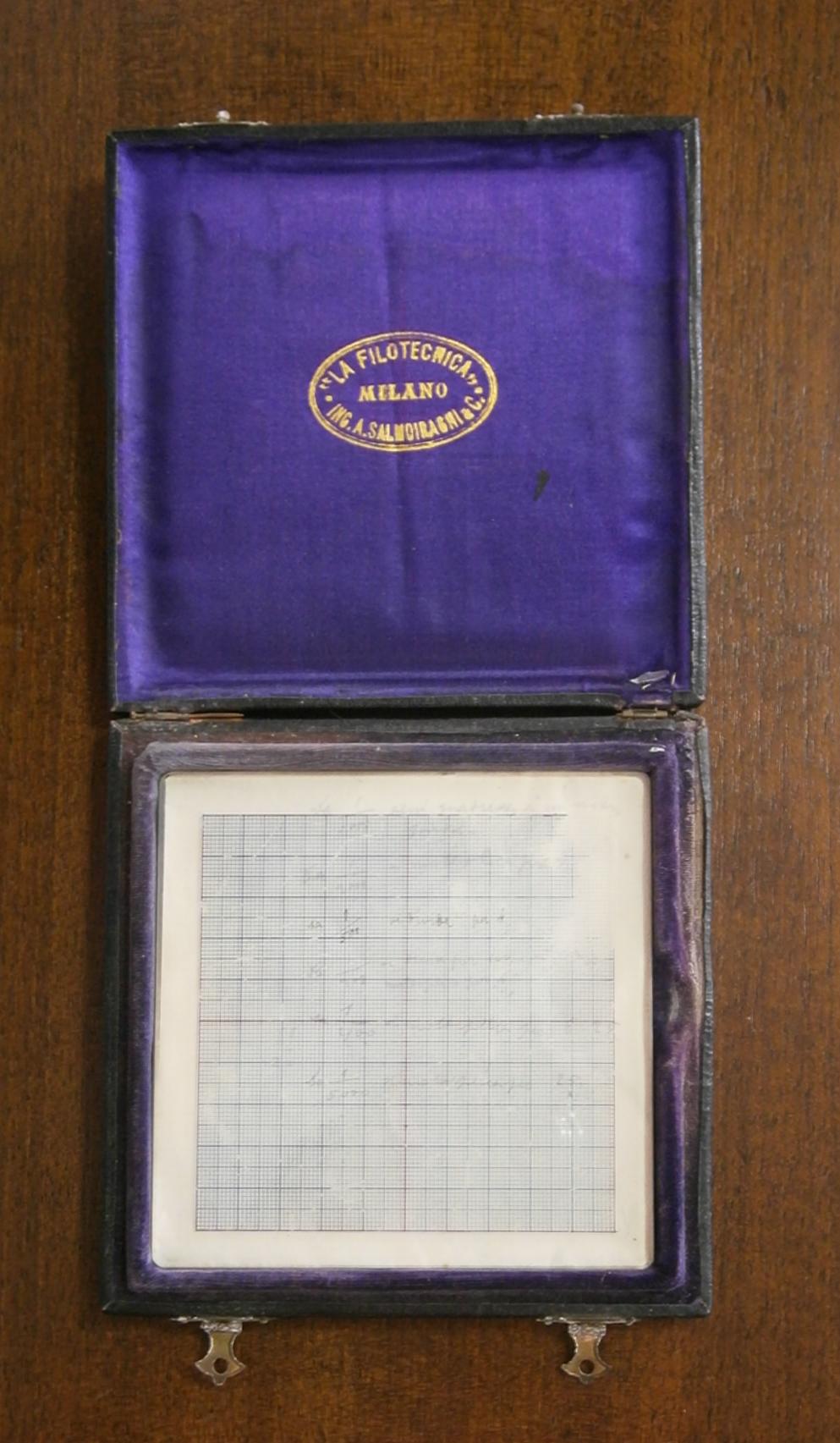

      4. Filotecnica-Salmoiraghi Reticola
    2. Streifenplanimeter
      1. (Harfenplanimeter)
        1. Oldendorp Planimeter
        2. de Wal Planimeter
        3. Alder Planimeter
        4. Wilda Planimeter
        5. Neuhöfer fadenPlanimeter
      2. Linealplanimeter (besser: Äquidistanzplanimeter)
        1. Fallon Planimeter
        2. Zobel Planimeter
        3. Oldenburg Planimeter
        4. Posener Planimeter
        5. Netto Planimeter
        6. Beuviere Planimeter
        7. Mönkemöller Planimeter
        8. Horsky Planimeter
        9. Stanley Computing Scale
    3. Ringplanimeter
      1. Westfeld Ringmesser
      2. Günther Planimeter
      3. Schnoeckel Planimeter
      4.  Adisco
    4. Verwandlungsplanimeter, die ein zu berechnendes Polygon in ein flächengleiches Dreieck verwandeln
      1. Gangloff Planimeter
      2. Hoffmann Planimeter
      3. Schlesinger Planimeter
      4. Zareba Planimeter
      5. Totschnig Planimeter
      6. Doll Planimeter
      7. Burel Planimeter
      8. Gelinski Calculateur
    5. Dreiecksplanimeter, die die Fläche von Dreiecken über Proportionalrechnung ermitteln
      1. (Dreiecksplanimeter mit Multiplikation)
        1. Wagner Planimeter (Multiplikation durch ähnliche Dreiecke)
        2. Schmidt Planimeter (Multiplikation durch ähnliche Dreiecke)
        3. Pediometer Schiereck (Multiplikation mittels Viertelquadratemethode)
        4. Dapausi Planimeter
        5. Horsky Planimeter (auch Streifenplanimeter)
        6. Hyperbeltafel (Multiplikation im Diagramm/Hyperbeltafel)
        7. Zimmermann Planimeter (Multiplikation mittels Viertelquadratemethode)
        8. Semmler Planimeter (Weiterentwicklung des Zimmermannnschen)
        9. Fennel Planimeter
      2. (Dreiecksplanimeter mit getrennter Multiplikation)
        1. Posener Planimeter
        2. Drais Dreiecksmesser
        3. Colberg Planimeter
        4. Harkort Planimeter (Messung von Diagonale als Grundlinie zweier Dreiecke mittels Winkelhaken mit Skala und Nonius)
        5. Nernst Planimeter (Multiplikation mittels Viertelquadratemethode)

3 Spezialfälle

4 Siehe auch

5 Bildergalerie

Großbild

Das Pediometer von J. Schiereck (Dreiecksplanimeter)

Großbild

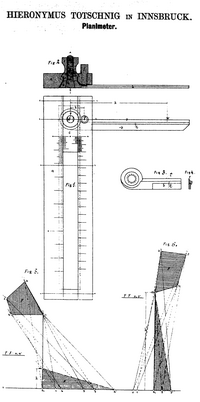

Das Verwandlungsplanimeter von Totschnig

Großbild

Beuviere Planimeter

Großbild

Die Hyperbeltafel von Kloth

Großbild

Harfenplanimeter

Großbild

Harfenplanimeter von Mönkemöller (aus der Patentschrift DE78714)

Großbild

Aristo Planimeter Raster

Großbild

Netzplanimeter aus Hulsius 1604

Großbild

Zobel Planimeter

Großbild

Verwandlungsplanimeter von Gelinski


6 Literatur

7 Weblinks


Diese Seite darf an allen Stellen ergänzt werden, die noch leer sind. Außerdem dürfen Zeilen hinzu gefügt werden.
Falls Sie mit einem bestehenden Inhalt nicht einverstanden sind, machen Sie bitte einen Eintrag bei der Diskussion und schicken dem Ersteller der Seite eine Mail.

Patente:



  • Patent:GB248620 29.03.1972 Francesco Poggi und Umberto Emanuele Improvements in or relating to calculating devices
  • Patent:GB290181 29.03.1972 Jean Ansermot Apparatus for measuring surfaces
  Mehr...
